Пульт управления ПУ-5 сб. 3520
Пульт управления ПУ-5 сб. 3520
новинка

Подходит для Планар 2Д, Планар 4Д, Планар 4ДМ, Планар 4ДМ2, Планар 44Д, Планар 8Д, Планар 8ДМ.
Рейтинг:
Арт.: сб. 3520
В наличии много
3 900 ₽ / шт
Экономия0 ₽ 0%
Укажите количество
+
Сумма:

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
Бесплатная доставка
по всей России
Гарантия 1 год
Описание

Универсальный пульт управления ПУ-5 сб. 3520 обеспечивает управление воздушными автономными отопителями Планар и Спутник. Совместим со всеми моделями с напряжением питания 12В и 24В.

Пульт управления ПУ-5 выполняет следующие функции:

  • включение/выключение автономного отопителя;
  • включение/выключение режима вентиляции, регулировка скорости вращения вентилятора;
  • индикация режима работы, коды ошибки;
  • регулировка теплопроизводительности на режиме работы «по мощности»;
  • регулировка температуры на режиме работы «по температуре» (только при наличии кабинного датчика температуры).

Внешний вид

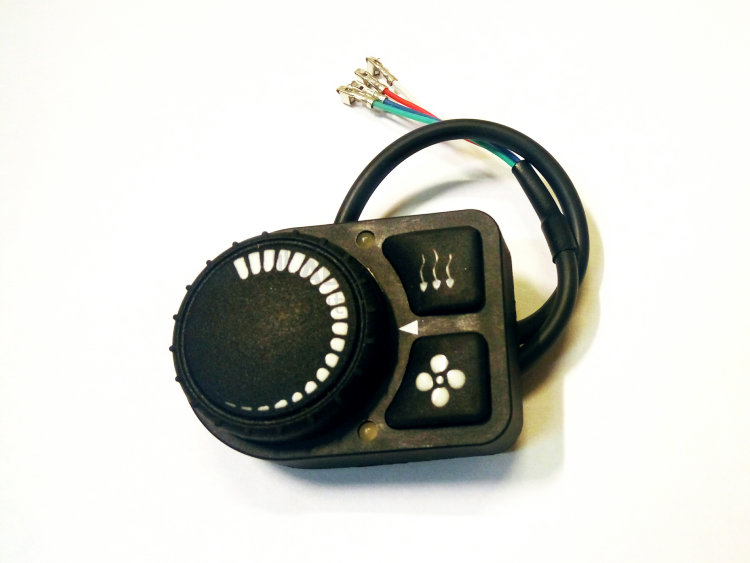

На передней панели пульта управления ПУ-5 находятся: вращающаяся ручка (потенциометр) для регулировки температуры, мощности и скорости вращения вентилятора; кнопки включения/выключения отопителя и режимов работы. Информация о работе (статус работы отопителя, код ошибки, режим вентиляции) отображается посредством двух световых индикаторов.

Монтаж

Крепление универсального пульта управления ПУ-5 сб. 3520 к установочной поверхности производится с помощью резьбового соединения. Перед монтажом пульта на установочную поверхность необходимо демонтировать ручку потенциометра, запомнив положение рисунка на ручке относительно корпуса пульта.

Режимы работы

С помощью пульта ПУ-5 можно выбирать и управлять режимами работы отопителей Планар и Спутник:

  • Режим работы «по мощности», без подключения кабинного датчика. Отопитель постоянно работает на заданной мощности, что позволяет максимально быстро прогреть салон.
  • Режим работы «по температуре», с подключенным кабинным датчиком. Для обогрева салона до требуемой температуры. Во время работы происходит сближение заданной и действительной температуры, в этом случае теплопроизводительность снижается, что позволяет оптимизировать расход топлива.
  • Вентиляция. Обеспечивает циркуляцию воздуха.
  • Вентиляция во время отопления, с подключенным кабинным датчиком. Обеспечивается поддержание заданной температуры в салоне. При достижении заданной температуры — режим обогрева выключается, включается вентиляция; при снижении температуры ниже заданной на 5°C — включается режим обогрева.

Коды неисправностей

Неисправности, которые владелец может исправить самостоятельно:

Кол-во миганий Описание неисправности Комментарий. Устранение неисправностей
1 Перегрев теплообменника Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода нагреваемого воздуха.
2 Попытки запуска исчерпаны Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.
3 Превышено допустимое количество срывов пламени во время работы Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.
8 Нет связи между пультом управления и блоком управления Проверить соединительные провода, разъемы. Пульт управления не получает данные с блока управления.
Проверить соединительные провода, разъемы. Блок управления не получает данные с пульта управления.
9 Отключение, повышенное напряжение Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не выше 30В (для 12В изделия – не выше 16В).
Отключение, пониженное напряжение Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не ниже 20В (для 12В изделия – не ниже 10В).
10 Превышено время на вентиляцию Проверить воздухозаборник и выхлопную трубу. При засорении необходимо удалить посторонние частицы.
12 Перегрев в зоне блока управления. Перегрев по индикатору пламени Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Повторить запуск для охлаждения отопителя.
13 Срыв пламени в камере сгорания по причине просадки напряжения Проверить аккумуляторную батарею, электропроводку. (Просадка напряжения может возникнуть из-за длительного включения электростартера). Только для отопителей воздушных типа PLANAR-8DM, PLANAR-9D
14 Перегрев внутри отопителя в зоне датчика температуры выхода нагретого воздуха Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха. Только для отопителей воздушных типа PLANAR-8DM, PLANAR-9D
16 Отопитель заблокирован* Для разблокирования отопителя необходимо обратиться в сервисный центр. Только для отопителей воздушных типа PLANAR-8DM

* Внимание! Если во время запуска или работы отопителя ошибка «Перегрев» повторится 3 раза подряд, то отопитель будет заблокирован. Блокировка производится по факту перегрева, независимо от датчиков, по которым зафиксированы ошибки. В случае блокировки на пульте будет мигать светодиод 16 раз. Для разблокирования отопителя необходимо обратиться в сервисный центр.

Неисправности, для устранения которых необходимо обратиться в сервисный центр:

Кол-во миганий Описание неисправности
4 Неисправность свечи накаливания
5 Неисправность индикатора пламени
5 Обрыв цепи датчика температуры корпуса теплообменника. Только для отопителей типа Planar-2D
6 Неисправность встроенного датчика температуры на блоке управления
7 Неисправность топливного насоса
11 Неисправность нагнетателя воздуха. Обороты ниже номинала
Двигатель не вращается
Двигатель вращается без управления
Перегрузка электродвигателя. Только для отопителей воздушных типа PLANAR-9D
15 Неисправность датчика выходного воздуха. Только для отопителей воздушных типа PLANAR-8DM, PLANAR-9D
17 Обрыв цепи датчика температуры корпуса теплообменника. Только для отопителей воздушных типа PLANAR-4DM2, PLANAR-44D, PLANAR8DM
18 Обрыв цепи датчика температуры входного воздуха. Только для отопителей воздушных типа PLANAR-8DM, PLANAR-9D
19 Неправильная установка датчика. Только для отопителей воздушных типа PLANAR-8DM, PLANAR-9D
20 Температура индикатора пламени выше нормы. Только для отопителей воздушных типа PLANAR-8DM, PLANAR-9D
37 Неверно подключены датчики индикатора пламени и выходного воздуха. Только для отопителей воздушных типа PLANAR-9D
